Волоконно-оптичний пігтейл є важливим компонентом, який зазвичай використовується у волоконно-оптичних мережах. Він має волоконний роз’єм на одному кінці, а інший використовується для завершення волоконно-оптичних кабелів шляхом зварювання або механічного з’єднання. SC pigtail ідеально підходить для підтримки волоконно-оптичних додатків у високошвидкісних телекомунікаційних мережах. Виготовлений і протестований відповідно до галузевих стандартів ICE, ISO та ROHS, HTGD доступний у варіантах волокна OM1, OM2, OM3, OM4, OM5, OS1 і OS2, з роз’ємами SC, а також у різних діаметрах і матеріалах кабелю. SC pigtail поєднує вставку з цирконію преміум-класу з міцним композитним обладнанням для забезпечення оптичних характеристик, довговічності та повторюваності, необхідних для сучасних мережевих додатків.

застосування:

Кімната спілкування

Підходить для центрів обробки даних, хмарних обчислень, відеомоніторингу

Волоконно-оптичні патч-панелі, комутатори

Взаємозв'язок філій і підключення хмарних служб

особливості:

Оптоволоконний роз'єм SC

Високоякісні цирконієві наконечники

Довжину виробу можна налаштувати

Гнучкий і зносостійкий для довговічності

Щільний буфер для легкого зварювання або механічного зрощування

Оптичні характеристики відповідають IEC TIA/EIA та іншим відповідним стандартам

RoHS 2.0 Відповідає

Технічні характеристики:

Параметр		одиниця	Значення
Діаметр кабелю (необов'язково)		мм	0.90,1.6,2.0,3.0
Матеріал оболонки кабелю (необов'язково)		-	ПА,ПВХ,ПУ,ЛСЖ
Режим оптоволокна		-	SM:G652,G657		MM: OM1, OM2, OM3, OM4, OM5
Довжина хвилі		нм	1310/1550		850/1300
Полірування торцевої поверхні		-	UPC	БТР	УЗК
Внесені втрати (IL)		дБ	Менше або дорівнює 0,30		Менше або дорівнює 0.25
Зворотні втрати (RL)		дБ	Більше або дорівнює 50	Більше або дорівнює 60	Більше або дорівнює 20
Геометричні параметри торця (3D)	Радіус кривизни	мм	Відповідає стандартам IEC TIA/EIA
	Зміщення вершини	μm
	Сферична висота волокна	нм
	Кутова помилка	ступінь
Довговічність		час	1000
Робоча температура		ступінь	-20 ~ +80
Температура зберігання		ступінь	-15 ~ +60

Партнер

ПОШИРЕНІ ЗАПИТАННЯ

З: Чи працюють одномодові роз’єми на багатомодових кабелях?

A: Дійсно, ви можете використовувати одномодові роз’єми для багаторежимних, але не навпаки.

Питання: Нові інсталяції - Який тип мультирежиму мені слід використовувати?

A: OM4, як правило, є найбільш рекомендованим багатомодовим волокном для всіх нових установок. OMF забезпечує рівень безпеки в майбутньому, оскільки швидкість передачі даних продовжує зростати.

З: Чому багаторежимний режим коштує дорожче, ніж одиночний?

A: Вся справа у витратах на виробництво. Багатомодове волокно має серцевину зі ступінчастим індексом із суворими вимогами до продуктивності, що передбачає більшу вартість порівняно з одномодовим волокном, яке має серцевину зі ступінчастим індексом.

Упаковка

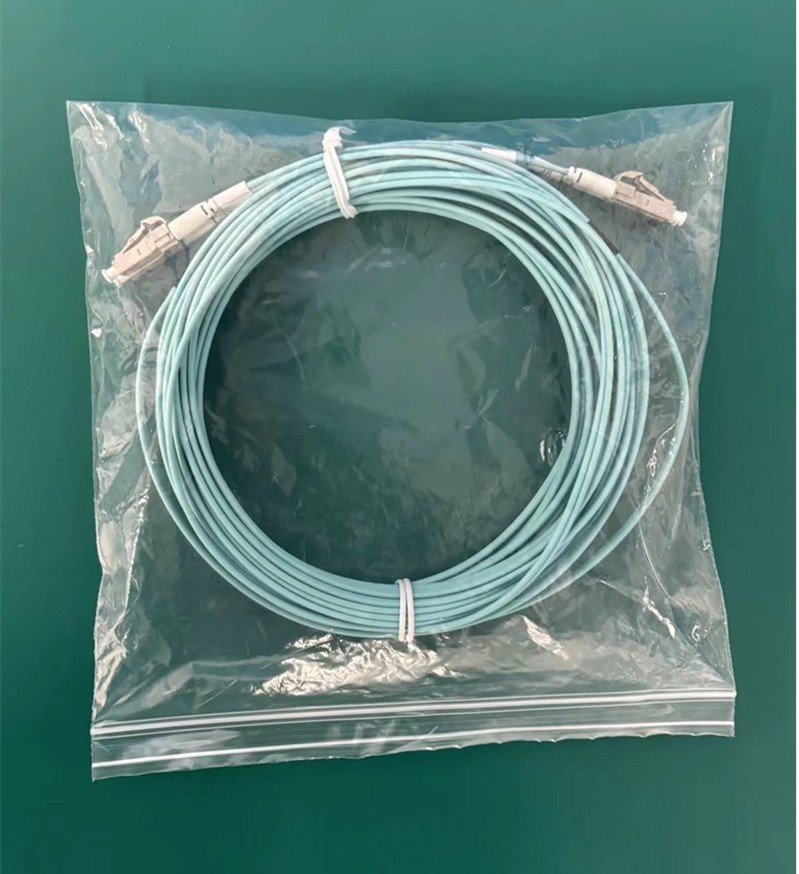

Після завершення всіх випробувань волоконно-оптичні перемички будуть упаковані відповідно до вимог замовника. Зазвичай ми використовуємо поліетиленовий мішок для упаковки перемичних кабелів малого метра, а потім поміщаємо їх у невелику коробку; щоб забезпечити безпеку, ми будемо використовувати паперову котушку для упаковки великої секції метра, і, нарешті, обидва вони будуть знову упаковані в коробку.
