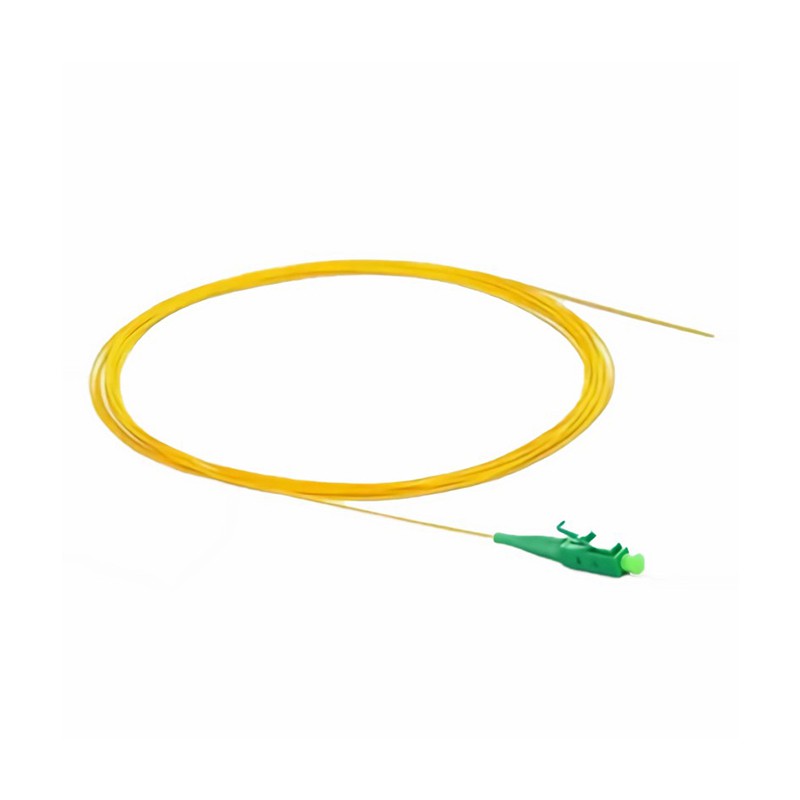

LC косичка

Патч-корд косичка в одному з волоконно-оптичного кабелю плюс волоконно-оптичний роз'єм, інший кінець початкового стану, щоб досягти оптичного мережевого обладнання та обладнання, обладнання та волоконно-оптичного кабелю між з'єднанням, простим у експлуатації, зручним, є важливий пасивний продукт обладнання для будівництва оптичної мережі та волоконно-оптичного кабелю між діяльністю з'єднання, операція проста, зручна та швидка, є одним із пасивних продуктів, необхідних для будівництва оптичних мереж. LC пігтейли ідеально підходять для підтримки волоконно-оптичних додатків у високошвидкісних телекомунікаційних мережах. Виготовлений і протестований на відповідність галузевим стандартам ICE, ISO та ROHS, HTGD доступний у волокнах OM1, OM2, OM3, OM4, OM5, OS1 і OS2, з роз’ємами LC, а також у різних діаметрах і матеріалах кабелю. Роз’ємна конструкція роз’ємів LC ділить з’єднувальну головку на 1,25 мм, що робить її відносно маленькою та придатною для оптоволоконних з’єднань високої щільності.

застосування:

Оптоволоконний трансивер

Підключення обладнання базової станції

Волоконно-оптична система зв'язку, високошвидкісна та високоємна волоконна система передачі

Волоконно-оптичні датчики, налагодження та тестування активного обладнання та інші волоконно-оптичні з’єднання

особливості:

Оптоволоконний роз'єм LC

Довжину виробу можна налаштувати

Багаторежимні та одномодові варіанти

Хороша повторюваність і взаємозамінність.

Оптичні характеристики відповідають IEC TIA/EIA та іншим відповідним стандартам

Вибрана керамічна вставка для патч-корду, професійна технологія шліфування, торець волокна для досягнення точного стикування

RoHS 2.0 Відповідає

Технічні характеристики:

Параметр		одиниця	Значення
Діаметр кабелю (необов'язково)		мм	0.90,1.6,2.0,3.0
Матеріал оболонки кабелю (необов'язково)		-	ПА,ПВХ,ПУ,ЛСЖ
Режим оптоволокна		-	SM:G652,G657		MM: OM1, OM2, OM3, OM4, OM5
Довжина хвилі		нм	1310/1550		850/1300
Полірування торцевої поверхні		-	UPC	БТР	UPC
Внесені втрати (IL)		дБ	Менше або дорівнює 0,30		Менше або дорівнює 0.25
Зворотні втрати (RL)		дБ	Більше або дорівнює 50	Більше або дорівнює 60	Більше або дорівнює 20
Геометричні параметри торця (3D)	Радіус кривизни	мм	Відповідає стандартам IEC TIA/EIA
	Зміщення вершини	μm
	Сферична висота волокна	нм
	Кутова помилка	ступінь
Довговічність		час	1000
Робоча температура		ступінь	-20 ~ +80
Температура зберігання		ступінь	-15 ~ +60

Партнер

FAQ

З: Чи є у вас на складі волоконно-оптичні перемички?

A: Щоб забезпечити оптимальну продуктивність, ми маємо на складі лише сировину. Виробництво не розпочнеться, поки ми не отримаємо замовлення від клієнта.

З: Які типи волоконно-оптичних з’єднувачів доступні на ринку?

A: Загальні типи волоконно-оптичних з’єднувачів: ST, SC, FC/PC, FC/APC і LC. Найпопулярнішим роз’ємом є LC завдяки його високій продуктивності, малим розмірам і простоті використання.

З: Що може зробити OM5, щоб задовольнити мої потреби в пропускній здатності?

Відповідь: Кабелі OM5 були розроблені, щоб принести користь центру обробки даних і вирішити проблеми з пропускною здатністю. Волокно OM5 оптимізоване для мультиплексування з коротким розподілом і підтримує принаймні чотири довжини хвилі в діапазоні 850-950 нм. Це дає змогу оптимально підтримувати об’єднання програм SWDM (мультиплексування з короткохвильовою довжиною хвилі), які зменшують кількість паралельних волокон принаймні в чотири рази, щоб дозволити продовжувати використовувати лише два волокна для передачі 40 Гбіт/с і 100 Гбіт/с і зменшити кількість волокон для більшої швидкості. швидкості.

Упаковка

Після завершення всіх випробувань волоконно-оптичні перемички будуть упаковані відповідно до вимог замовника. Зазвичай ми використовуємо поліетиленовий мішок для упаковки перемичних кабелів малого метра, а потім поміщаємо їх у невелику коробку; щоб забезпечити безпеку, ми будемо використовувати паперову котушку для упаковки великої секції метра, і, нарешті, обидва вони будуть знову упаковані в коробку.
