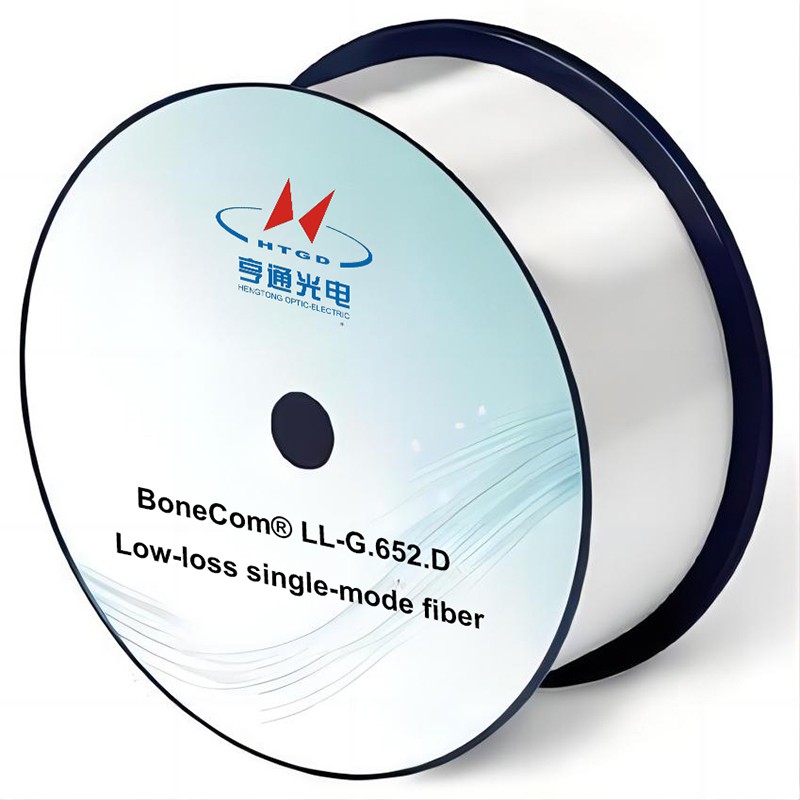

BoneCom® одномодове волокно з низькими втратами LL-G.652.D
Продуктивність продукту
Коефіцієнти ослаблення довжини хвилі: 1550нм Менше або дорівнює 0.185 дБ/км, 1310 нм Менше або дорівнює 0,330 дБ/км
Точні характеристики поля діаметра прес-форми (MFD) забезпечують низькі втрати при зрощенні та хорошу сумісність.
Сценарії застосування
Високошвидкісні довгомагістральні магістралі 100G і B100G.
Побудова надшвидкісної мережі 400G.
Високопропускна мережа метро.
Специфікація продукту
|
характеристики |
Умови |
одиниці |
Зазначені значення |
|
Оптичні характеристики |
|||
|
Затухання |
1310 нм |
дБ/км |
Менше або дорівнює 0.330 |
|
1383 нм |
дБ/км |
Менше або дорівнює 0.330 |
|
|
1550 нм |
дБ/км |
Менше або дорівнює 0.185 |
|
|
1625 нм |
дБ/км |
Менше або дорівнює 0.220 |
|
|
Зміни відносного ослаблення довжини хвилі |
1310 нм VS. 1285-1330 хв |
дБ/км |
Менше або дорівнює 0.04 |
|
1550 нм VS. 1525-1575 хв |
дБ/км |
Менше або дорівнює 0.03 |
|
|
Довжина хвилі нульової дисперсії (λ0) |
- |
нм |
1300-1324 |
|
Нахил нульової дисперсії |
- |
ps/nm2· км |
0.073-0.092 |
|
дисперсія |
1550 нм |
пс/нм·км |
13.3-18.6 |
|
1625 нм |
пс/нм·км |
17.2-23.7 |
|
|
ПМД |
- |
пс/√км |
Менше або дорівнює 0.1 |
|
Довжина хвилі зрізу кабелю (λcc) |
- |
нм |
Менше або дорівнює 1260 |
|
Діаметр поля режиму (MFD) |
1310 нм |
μm |
9.2±0.4 |
|
1550млн |
μm |
10.4±0.5 |
|
|
Розрив затухання |
1310 нм |
дБ |
Менше або дорівнює 0.03 |
|
1550млн |
дБ |
Менше або дорівнює 0.03 |
|
|
Загасання двосторонньої кінцевої різниці |
1310 нм |
дБ/км |
Менше або дорівнює 0.03 |
|
1550 нм |
дБ/км |
Менше або дорівнює 0.03 |
|
|
Геометричні характеристики |
|||
|
Діаметр обшивки |
μm |
125±0.7 |
|
|
Некруглість обшивки |
% |
Менше або дорівнює 1.0 |
|
|
Помилка концентричності сердечника |
μm |
Менше або дорівнює 0.6 |
|
|
Діаметр покриття |
μm |
242±7 |
|
|
200±10 |
|||
|
Помилка концентричності покриття-обшивки |
μm |
Менше або дорівнює 12 |
|
|
Завиток (радіус) |
m |
Більше або дорівнює 4 |
|
|
Екологічні характеристики 1550 нм і 1625 нм |
|||
|
Загасання, викликане температурною залежністю |
Від -60 градусів до +85 градусів |
дБ/км |
Менше або дорівнює 0.03 |
|
Згасання, викликане залежністю від вологого тепла |
85 градусів і 85% відносної вологості протягом 30 днів |
дБ/км |
Менше або дорівнює 0.03 |
|
Ослаблення, викликане залежністю від Watersoak |
23 градуси, протягом 30 днів |
дБ/км |
Менше або дорівнює 0.03 |
|
Згасання, викликане сухим теплом |
85 градусів, протягом 30 днів |
дБ/км |
Менше або дорівнює 0.03 |
|
Механічні властивості |
|||
|
Екранування напруги * |
- |
ГПа |
0.69 |
|
- |
kpsi |
100 |
|
|
Сила смуги покриття ** |
пік сили |
N |
1.3-8.9 |
|
типова середня сила |
N |
1.0-5.0 |
|
|
Міцність на розрив |
Імовірність Вебера 50% |
ГПа |
Більше або дорівнює 4.00 |
|
Імовірність Вебера 15% |
ГПа |
Більше або дорівнює 3,20 |
|
|
Параметр динамічної втоми (nd) |
- |
- |
Більше або дорівнює 20 |
|
Затухання, викликане макровигинами |
|||
|
Ø60мм×100 |
1550 нм |
дБ |
Менше або дорівнює 0.05 |
|
1625 нм |
дБ |
Менше або дорівнює 0.05 |
|
|
*Доступні вироби з вищим натягом екранування. **При діаметрі покриття 200±10 сила відшарування покриття досягає піку при 0.6-8.9 Н і в середньому становить 0.{{6} }.0N. |
|||
